邊坡支護

天津邊坡加固工程

在本工程中主要的任務包括分析邊坡的穩定性及邊坡加固結構的抗滑樁、墻的受力。GEO5 中的土質邊坡穩定分析模塊可以模擬支擋開挖結構的穩定性,是分析該區邊坡穩定性 分析的理想軟件。GEO5 中的深基坑支護結構分析模塊可以分析基坑中樁上的受力,包括抗 滑樁和樁墻的受力情況,GEO5 有限元基本模塊也可以解決該問題,當然,采用 GEO5 土壓力計算軟件也可以分析結構受力,不過只能計算極限土壓力。由于 GEO5 模塊整合程度很高,因此在該方案中聯合使用了 GEO5 幾個模塊分析該問題。

在線咨詢全國熱線
13161356567

       1. 工程概況

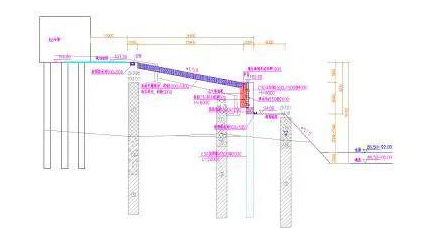

        該邊坡加固工程位于南寧市五象新區,由于規劃及使用上的要求,整個項目形成 19~ 22 米高的邊坡,經分析比較,邊坡采用樁板墻進行加固。


        加固方案:


         在本工程中主要的任務包括分析邊坡的穩定性及邊坡加固結構的抗滑樁、墻的受力。GEO5 中的土質邊坡穩定分析模塊可以模擬支擋開挖結構的穩定性,是分析該區邊坡穩定性 分析的理想軟件。GEO5 中的深基坑支護結構分析模塊可以分析基坑中樁上的受力,包括抗 滑樁和樁墻的受力情況,GEO5 有限元基本模塊也可以解決該問題,當然,采用 GEO5 土壓力計算軟件也可以分析結構受力,不過只能計算極限土壓力。由于 GEO5 模塊整合程度很高,因此在該方案中聯合使用了 GEO5 幾個模塊分析該問題。


         2. 工程參數


       3. 部分:使用 GEO5 土質邊坡穩定分析模塊分析該邊坡的穩定性


       (1)GEO5 計算模型

        2)計算結果


        邊坡穩定性驗算 (畢肖普法(Bishop))


       滑面上下滑力的總和 : Fa = 5209.65kN/m


        滑面上抗滑力的總和 : Fp = 6914.17kN/m


       滑動力矩 : Ma =240738.07kNm/m


      抗滑力矩 : Mp =319503.82kNm/m


       安全系數 =1.33>1.30,邊坡穩定性滿足要求


         4 . 第二部分:使用 GEO5 深基坑支護結構分析模塊分析樁的受力及其穩定性


        (1)計算模型


        (2)計算結果


         部擋墻驗算:


         更大位移 =-83.5mm, 截面更大剪力=557.48kN, 截面更大彎矩 = 831.88kNm


         抗滑樁受力計算:


       更大位移 = -48.7mm, 截面更大剪力=1077.52kN, 截面更大彎矩 =5944.01kNm


         5. 第三部分:使用 GEO5 巖土工程有限元分析計算模塊分析樁的受力


         (1)計算模型與第二部分一樣

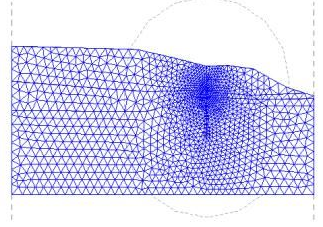

          (2)生成的網格


       (3)計算結果

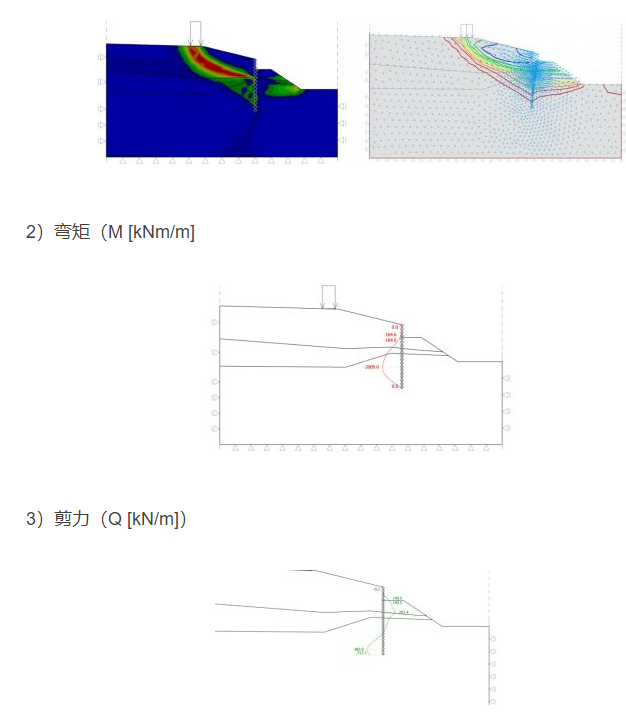

         1)等效塑性應變&變形位移矢量圖


        6. 結論


        通過 GEO5 多模塊的結合分析,很好的解決了復雜巖土工程項目的設計問題,為證明設計方案的可行性提供了依據。
